T189 WiFi mini DV

Panduan pengguna.

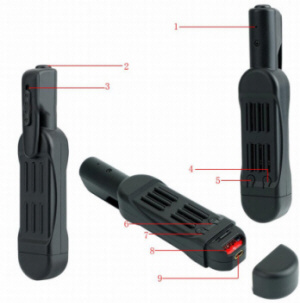

I. Ikhtisar Produk

1. Mikrofon
2. Tombol Power
3. Lensa kamera
4. Tombol F
5. Tombol R (Reset)
6. Lampu indikasi kuning
7. Lampu indikasi biru
8. Slot kartu Micro SD
9. Port USB mini

II. Di dalam kotak

1 x Kamera Perekam Konferensi
1 x kabel USB / AV
1 x DC 5 V.

III. Operasi

>> Pastikan kamera terisi penuh sebelum digunakan.

>> Silakan periksa kartu micro SD (4GB - maks 64GB, harap inisialisasi memori kartu sebelum digunakan untuk pertama kali). Jika tidak terpasang dengan benar ke slot kartu SD kamera, kamera tidak akan beroperasi. Kartu SDHC kelas 10 micro SD direkomendasikan.

[Perhatian]: Jika karena alasan tertentu kartu micro SD tidak terpasang ke kamera atau kartu SD tidak dapat dibaca, lampu indikasi biru dan kuning akan berkedip empat kali lalu padam. Kamera otomatis berhenti.

3.1. Menghidupkan / Mematikan daya
3.1.1. Tekan tombol daya selama 2 detik untuk menghidupkan kamera. Setelah lampu indikasi biru dan kuning menyala selama 5 detik, lampu kuning mati, lampu biru tetap menyala dan kamera otomatis masuk ke mode standby.
3.1.2. Jika kamera dalam mode perekaman atau standby, tekan tombol daya selama 7 detik untuk mematikan kamera.

[Perhatian]: Jika Anda dalam mode standby, jika Anda tidak mengoperasikan apapun selama satu menit, kamera otomatis berhenti.

3.2. Perekaman 720P
3.2.1. Tekan tombol daya selama 2 detik untuk menghidupkan kamera. Lampu indikasi biru dan kuning akan menyala selama 5 detik. Kemudian lampu kuning padam, lampu biru tetap menyala, menandakan bahwa kamera secara otomatis memasuki mode standby.
3.1.2. Tekan tombol daya sekali untuk merekam dalam mode resolusi 1280 x 720P. Lampu indikasi biru berkedip 3 kali lalu padam.
3.1.3. Tekan lagi tombol daya untuk berhenti merekam. Lampu indikator biru akan tetap menyala yang menunjukkan bahwa kamera telah kembali ke mode standby.

[Perhatian]:
1). File video secara otomatis dibuat dan disimpan setiap 5 menit.
2). Kamera dapat terus merekam selama 5,5 jam jika terisi penuh.
3). Resolusi Video: 1280 × 720 P

3.3. Perekaman 1080P
3.3.1. Menekan tombol daya selama 2 detik akan mengaktifkan kamera. Lampu indikasi biru dan kuning akan menyala selama 5 detik. Kemudian lampu kuning padam dan lampu biru tetap menyala, menandakan bahwa kamera secara otomatis memasuki mode standby.
3.3.2. Tekan tombol daya selama 3 detik untuk merekam pada resolusi 1920 × 1080 P. Lampu indikator kuning berkedip 3 kali lalu mati.
3.3.3. Tekan lagi tombol daya untuk berhenti merekam. Lampu indikator biru akan tetap menyala yang menunjukkan bahwa kamera telah kembali ke mode standby.

3.4. Fotografi baja
3.4.1. Tekan tombol daya selama 2 detik untuk menghidupkan kamera. Setelah lampu indikator biru dan kuning menyala selama 5 detik, lampu kuning mati dan lampu biru tetap menyala, menandakan bahwa kamera secara otomatis masuk mode standby.
3.4.2. Tekan tombol kamera sekali untuk mengambil gambar diam. Pada saat yang sama, lampu indikasi kuning berkedip sekali, menghilang, lampu biru tetap menyala dan kamera masuk mode standby → Artinya sudah kembali ke mode standby.

3.5. Inisialisasi kartu micro SD
3.5.1. Menekan tombol daya selama 2 detik akan mengaktifkan kamera. Setelah lampu indikasi biru dan kuning menyala selama 5 detik, lampu kuning mati, lampu biru tetap menyala, menandakan bahwa kamera secara otomatis memasuki mode siaga.
3.5.2. Saat Anda menekan tombol kamera selama 3 detik, lampu indikasi biru dan kuning akan berkedip 4 kali di awal dan menyala selama 5 detik secara bersamaan. Lampu indikator kuning mati untuk menunjukkan bahwa inisialisasi kartu SD sudah selesai.
3.5.3. Lampu biru tetap menyala, menunjukkan bahwa kamera telah memasuki mode siaga.

IV. Unggah file video / gambar

4.1. Matikan kamera, lepaskan kartu micro SD, dan masukkan ke pembaca kartu SD.
4.2. Masukkan pembaca kartu di komputer PC.
4.3. Kartu Micro SD dikenali sebagai drive disk yang dapat dilepas.
4.4. Semua file gambar dapat diakses di folder «DCIM».

V. Mengatur stempel waktu / tanggal

5.1. Matikan kamera dan hubungkan ke komputer PC.
5.2. Folder drive disk yang dapat dilepas ditampilkan.
5.3. Klik pada drive di direktori root dan di direktori root,
Buat file bernama "TIMERESET.TXT".
5.4. Tulis tanggal dan waktu sekarang di file "TIMERESET.TXT" dengan format yang benar.
Tahun, bulan, hari, jam, menit, detik Y (mis .: 20160412142432 Y). Simpan file ini.
Jika Anda tidak memerlukan stempel waktu file video, ubah "Y" di file "TIMERSET.TXT" menjadi "N".
5.5. Saat kamera di-restart, sistem akan secara otomatis memperbarui program.

VI. Hanya mengisi daya

6.1. Lepaskan kartu micro SD dari kamera.
6.2. Hubungkan kamera secara langsung ke output soket daya AC menggunakan kabel USB yang disediakan dan adaptor pengisi daya DC 5 V.
6.3. Diperlukan waktu 3 jam untuk mengisi penuh.
6.4. Selama pengisian, lampu indikator biru akan terus menyala.
6.5. Saat kamera terisi penuh, lampu indikator biru dan kuning akan tetap menyala.

VII. Merekam pada saat yang sama dengan pengisian

7.1. Masukkan kartu micro SD di kamera.
7.2. Hubungkan kamera ke soket daya AC menggunakan kabel USB yang disertakan dan adaptor pengisian daya DC5 V 1A.
7.3. Indikator biru berkedip tiga kali, lalu mati, menandakan bahwa kamera merekam video dengan resolusi 1280 x 720 P.
7.4. Tekan tombol daya sekali untuk menghentikan perekaman video. Lampu biru tetap menyala, menunjukkan bahwa kamera secara otomatis memasuki mode siaga.

[Perhatian]: Saat mengisi daya, Anda dapat menikmati fungsi kamera lainnya.

VIII. Konfigurasi ulang

Jika kamera tidak merespons karena suatu alasan atau tidak berfungsi dengan benar, Quick Reset mengembalikan ke pengoperasian normal.

Pengoperasian: Tekan tombol R (reset) sekali untuk mengatur ulang kamera. Lampu indikator biru dan kuning mati dan kamera otomatis berhenti.

IX. Output video langsung

9.1. Hubungkan kabel AV yang disertakan ke TV atau monitor.
9.2. Pilih jack input sinyal video kamera TV dan monitor.
9.3. Hidupkan kamera dan mulai merekam (lihat 3.2 atau 3.3). Kemudian, Anda dapat menonton video langsung dari kamera di TV atau monitor selama perekaman video.
9.4. Anda dapat merasakan fungsi lain dari kamera ini dalam mode tampilan langsung.

Spesifikasi:

- Gambar berkualitas tinggi HD FULL HD1080P DV DC
- Mendukung fungsi perekaman sisi pengisian
- Definisi tinggi yang diimpor
- Transmisi kecepatan tinggi antarmuka USB 2.0
- Desain kabinet, DV DC genggam portabel
- Yang terbesar dapat mendukung T 32 gb - KARTU flash
- Format video : 1280X720P
- Mendukung koneksi video monitor TV OUT TV
- Format video: 1920X1080P
- Baterai lithium built-in untuk kontinu yang berkelanjutan
- Mode gambar: kamera 12M (4032X3024) 330 menit (5,5 jam)
